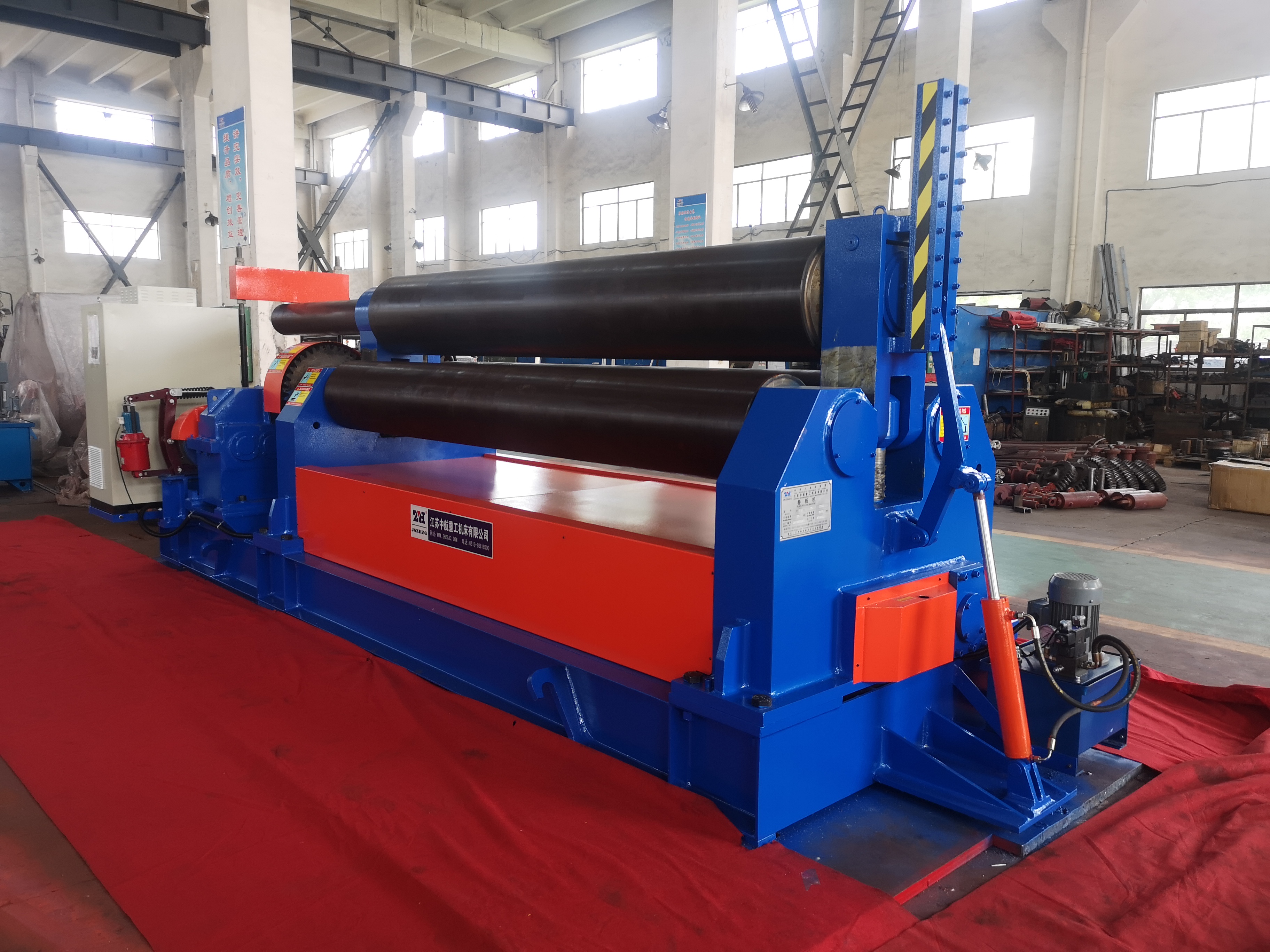

液壓三輥卷板機

發布日期：2019-06-25 17:12:30　所屬分類：三輥卷板機　訪問統計：2938

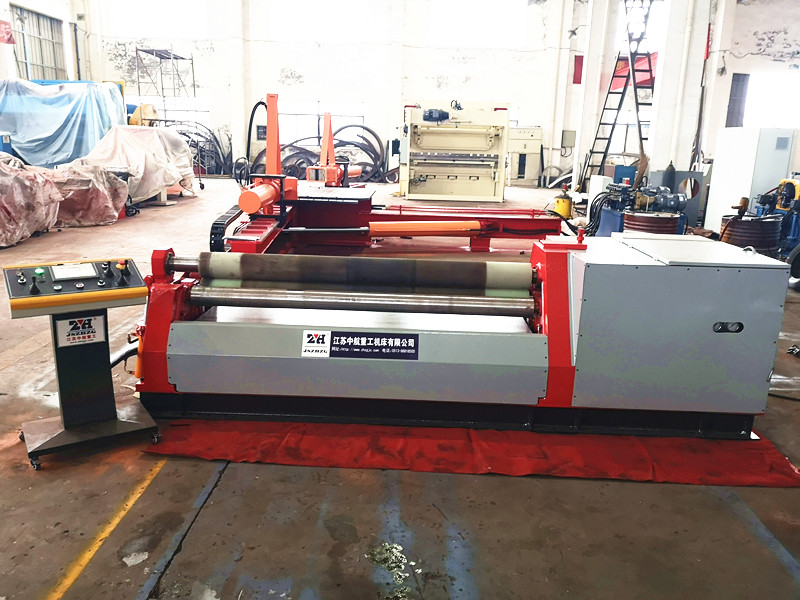

四輥卷板機適用于金屬板材的彎曲成形工作，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，剩余直邊小，工作效率高，并可在該機上對金屬板材進行粗略校平。

卷板機的性能

卷板機是一種能夠?qū)⒎墙饘侔宀膹澗沓慑F體、球面體、筒體或者其它外形的一種公用鍛壓機器設備，此性能被大寬度的使用正在造物、鍋爐蒸汽、化工、非金屬構造及機器打造等事業上。變化機器事業簡直沒有可短少的又一度機器，就是由于廣泛的被各界所使用也才有了昨天卷板機事業的高速停滯。

工作原理

上輥位置固定不動，下輥向上直線運動夾緊鋼板。兩側輥直線或弧線向上輥靠攏運動來調整卷筒的曲率半徑。四輥和三輥卷板機的輥?zhàn)舆\(yùn)動形式不同，但工作原理都一樣，都是利用三點定圓的原理來進行不同半徑的卷制。但四輥卷板機預彎的直邊和校圓的圓度都要比三輥好。

安全操作規程

1、卷板機必須有專人負責管理。

2、操作人員必須熟悉卷板機的結構性能和使用方法，經負責管理人員同意后，方可進行操作。

3、開機前要仔細檢查安全裝置是否完好。

4、操作時，嚴禁手、腳放在滾軸和傳動部件及工件上。

5、工作中斷后，應將離合器打至空檔。

6、多人協同作業必須要有專人指揮。

7、嚴禁超負荷工作。

8、上輥的升降翻轉軸承的傾倒復位及上輥的平衡，須在主傳動停機后進行。

9、工作場地禁止亂堆工件及雜物，做到時刻保持機床及場地清潔。

10、作業完畢，應切斷電源，并鎖好電源箱

技術參數

最大卷板厚度 (mm)	最大卷板寬度 (mm)	板材屈服極限 (MPa)	卷板速度 (m/min)	滿載最小卷板直徑 (mm)	上輥直徑 (mm)	下輥直徑 (mm)	側輥直徑 (mm)	側輥最大行程 (mm)	側輥調整速度 (m/min)	主電機 功率 (kw)
25	2000	245	4	800	350	320	280	240	80	22
20	2500	245	4	640	350	320	280	240	80	30
30	2000	245	4	1000	400	360	300	240	80	37
25	2500	245	4	800	400	360	300	240	80	37
35	2000	245	4	1200	420	380	330	210	80	37
30	2500	245	4	1000	400	360	320	230	80	37
40	2000	245	4	1400	480	400	340	420	80	45
45	2000	245	4	1600	500	450	400	380	80	45
35	2500	245	4	1200	480	400	340	420	80	45
40	2500	245	4	1400	500	450	400	380	80	45
45	2500	245	4	1600	530	480	420	450	80	63
35	3000	245	4	1200	500	450	400	380	80	45
45	3000	245	4	1600	560	500	450	450	80	63
55	2500	245	4	2000	600	550	480	500	78	75
55	3000	245	4	2000	620	560	490	500	78	75
65	3000	245	4	2400	670	600	530	550	78	110
